目錄：一、鋼背楞產品簡介，二、鋼背楞設計，三、主體深化設計，四、鋼背楞體系加固，五、鋼背楞體系質量控制，六、鋼背楞與木/鋼模板對比，七、鋼背楞體系施工總結

四、鋼背楞體系加固，操作流程：1、技術交底：安裝前向班組作業人員進行技術交底，現場需做樣板，經監理及建設單位人員認可后方可進行大面積施工。2、測量放線：在檢查并確認地面的平整度之后，根據建筑設計圖紙和剖面圖的要求，在地面上畫出結構邊線。并根據結構邊線畫出定位線。3、墻柱鋼筋綁扎、機電設備和給排水管道安裝及驗收：墻柱鋼筋綁扎、機電設備和給排水管道的安裝工作，安裝完成后，要獲得甲方或監理確認方可進行下一步工作。4、板安裝：模板安裝前應保證設計的預埋件、預留洞口已留置好，管線已鋪設完畢；剪力墻的端柱、角柱、暗柱鋼筋綁扎完畢并已經驗收合格。5、鋼背楞加固：根據鋼支撐施工圖，按照圖紙編號進行加固，次背楞為40mm*40mm*2.5mm方鋼，間距200mm，主背楞主背楞由兩30mm×50mm，壁厚2.75mm矩形鋼管及特制連接件組成，間距450mm，螺桿眼間距450mm，陽角鎖局、陰角加固件、墻端橫杠必須按照方案安裝完畢（注意：陰陽角及墻端加固時必須、圓盤螺母同時加固）。6、支模架+頂板：支模架采用碗扣式支模架，按照方案將支模架及頂板模板進行搭設完畢，組織驗收合格。7、梁板鋼筋綁扎、機電設備和給排水管道安裝及驗收：開始綁扎鋼筋及機電設備和給排水管的安裝工作安裝完成后，要獲得甲方或監理確方可進行下一步工作。8、標記和糾偏：在豎向模板固定到位之后，需要檢查模板外邊角部位的垂直度，并根據檢查結構確定是否需要進行糾偏。9、混凝土澆筑：混凝土澆筑宜采用泵送方式進行，施工時限先澆筑剪力墻、柱、梁，然后再澆筑水平樓板?；炷恋臐仓璺謱訚仓?，并連續進行，防止混凝土出現“冷縫”現象。

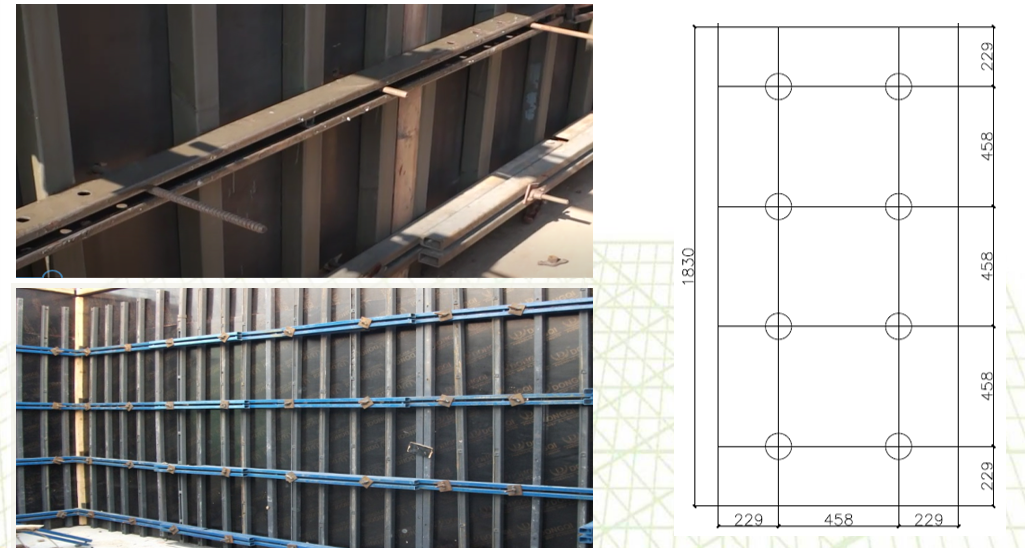

剪力墻加固：1、915mm*1830mm模板對稱布置8個螺桿孔洞，保證模板正反面均可使用；2、模板拼縫處、陰陽角位置設置40mm*40mm方木；

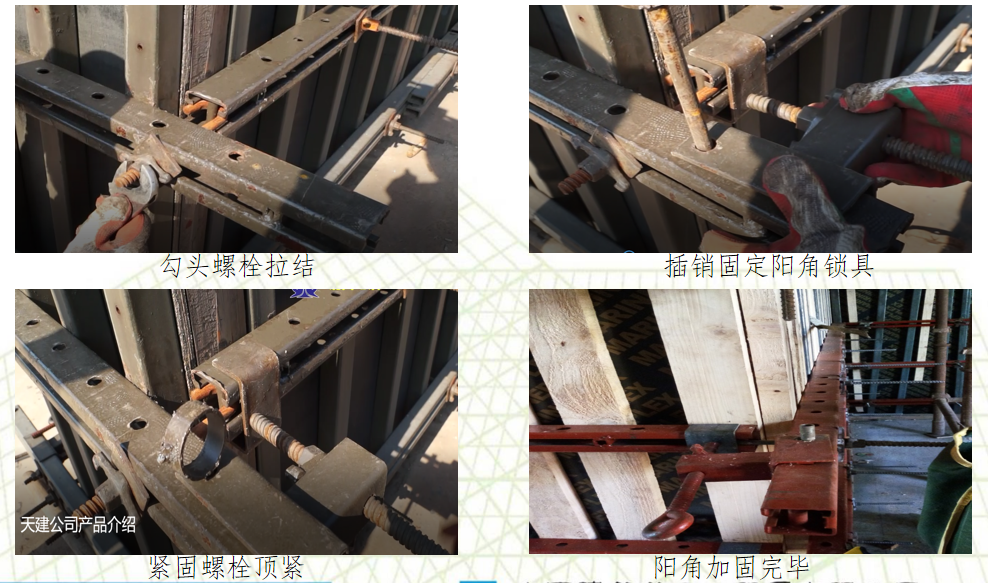

墻端大于250、轉角陽角：采用多功能鎖具，陽角拉鉤（拉）+陽角鎖具（頂）方式，兩個方向加固，將陽角鎖死，防止?jié)q模；陽角鎖具卡、圓盤螺母同時加固，一頂一緊 ；

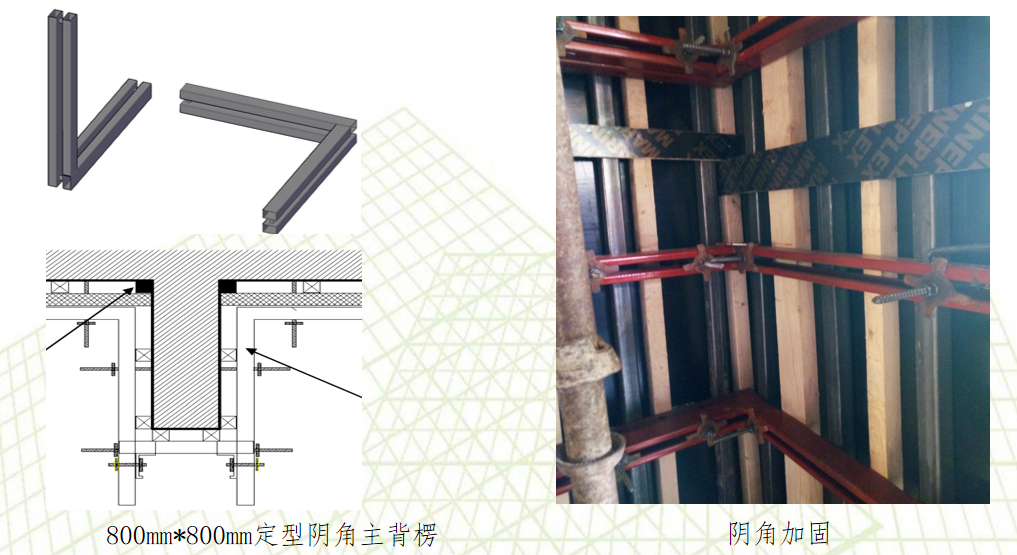

陰角加固：墻體的陰角處采用是L 型主背楞，L 型主背楞頂住主背楞，通過不少于兩個穿墻螺栓將L 型主背楞與主背楞鎖緊。陰角部位第一道螺桿孔距陰角距離250mm；

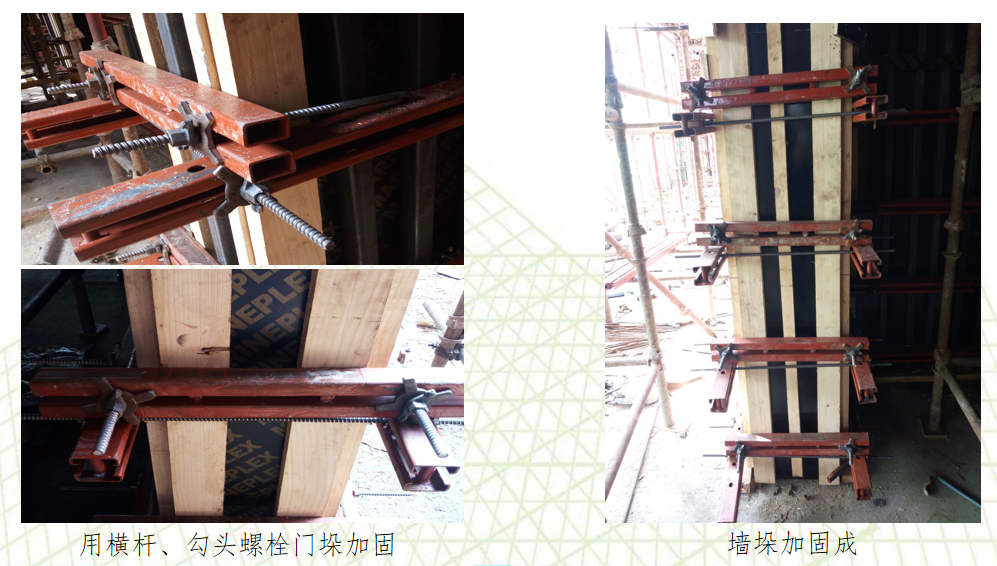

墻垛加固：用螺桿將剪力墻兩側主背楞進行拉結，然后用勾頭螺桿將堵頭橫桿與主背楞進行拉結，在實際加固過程中墻端橫桿梁板螺栓應同時擰緊，嚴禁先擰緊一頭，在加固另一頭；

墻垛加固：用螺桿將剪力墻兩側主背楞進行拉結，然后用勾頭螺桿將堵頭橫桿與主背楞進行拉結，在實際加固過程中墻端橫桿梁板螺栓應同時擰緊，嚴禁先擰緊一頭，在加固另一頭；

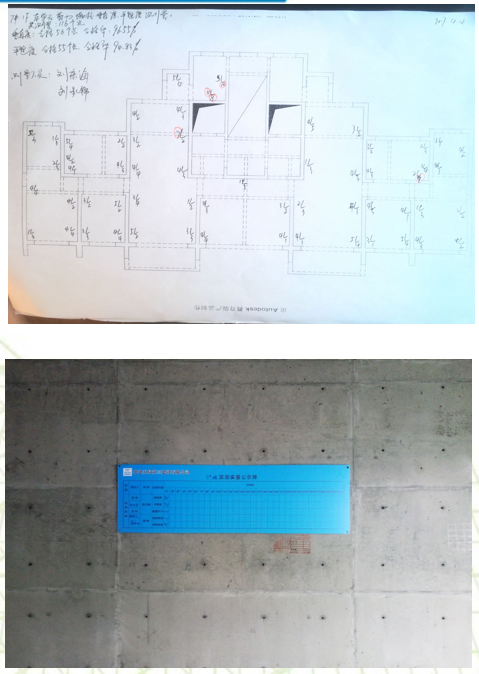

實測實量：1、剪力墻垂直度、平整度、截面尺寸實測合格率95%以上；2、樓板厚度采用預埋止水節控制，現場實際效果較好；3、頂板水平度控制還需加強，后續加強過程控制；4、由于窗洞口一次帶走，窗洞口加固體系有欠缺，目前窗洞口成型較差；

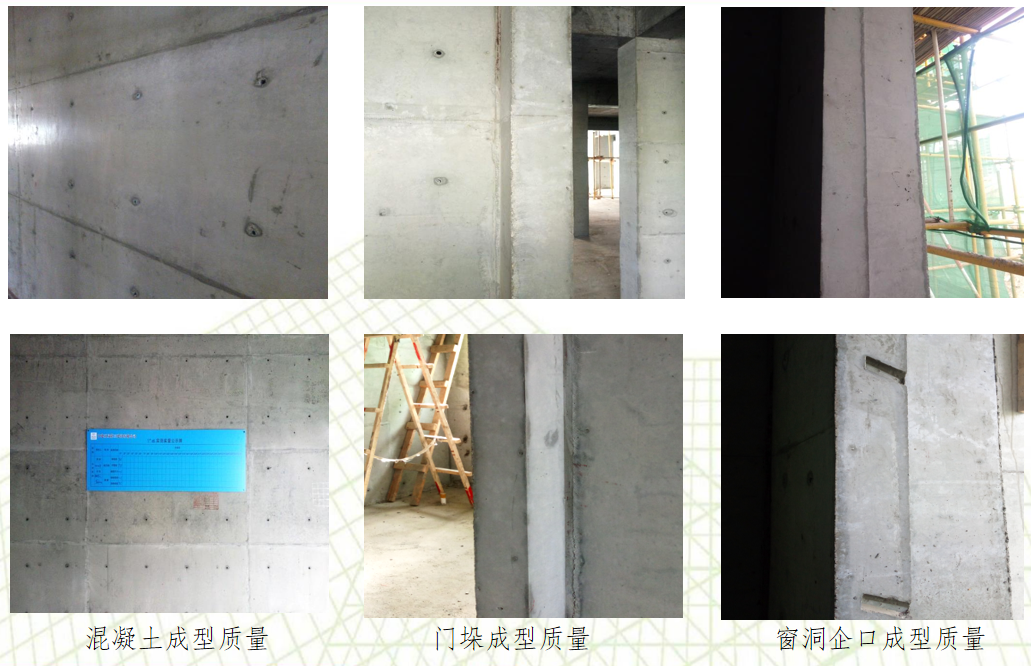

感官質量：1、新模板混凝土成型質量較好，隨著模板使用次數增多，需及時更換新模板，保證混凝土成型質量；
